一、類型、特點及適用場所

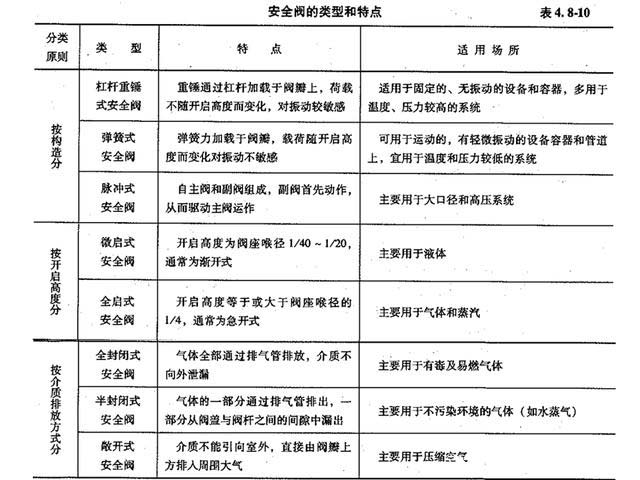

安全閥的類型、特點及適用場所見表4.8-10。

二、選擇方法

選擇安全閥的類型和數量時，應綜合考慮下列規定：

1）安全閥的類型，應根據介質性質、工作溫度、工作壓力和承壓設備、容器的特點按表4.8-10選定。

2）在熱水和開水供應系統中，宜選用微啟式彈簧安全閥，對于工作壓力<0.1MPa的熱水鍋爐，宜安裝安全水封和靜重式安全閥。

3）對于蒸發量>500kg/h 的鍋爐，應Zhi少安裝兩個安全閥，其中一個為控制安全閥蒸發量≤500kg/h的鍋爐，Zhi少應安裝1個安全閥。

4）蒸汽鍋爐上的安全閥的總排氣能力，應大于鍋爐的Zui大連續蒸汽量;并保證在鍋筒和過熱器上所有的安全閥開啟后，鍋爐內的蒸汽壓力上升幅度不超過樹上鳥教育暖通設計杜老師工作安全閥開啟的壓力的3%。

5）水加熱器上的安全閥的排水量，應大于水加熱器熱媒引入管上的自動控制裝置失靈引起容器內水溫突升產生的膨脹量。

三、安全閥選用注意事項

a．安全閥的進口與出口公稱直徑均應相同。

b．法蘭連接的單彈簧或單桿安全閥閥座的內徑，一般較其公稱直徑小1號，例如DN100mm的閥座內徑為p80mm;雙彈簧或雙杠桿安全閥的閥座內徑，則為較其公稱通徑小2號的直徑的兩倍，例如DN100mm的為2x65mm=130mm。

c．設計中應注明使用壓力范圍。

d．安全閥的蒸汽進口接管直徑不應小于其內徑。

e．安全閥通入室外的排氣管直徑不應小于安全閥的內徑，且不得小于40mm。

f．系統工作壓力為P時，安全閥的開啟壓力應為樹上鳥教育P+30kPa。

四、幾種常用的安全閥規格及參數

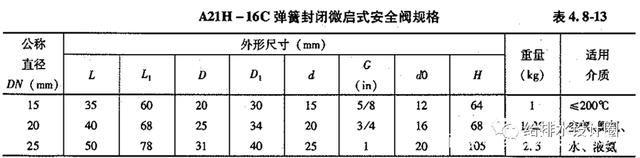

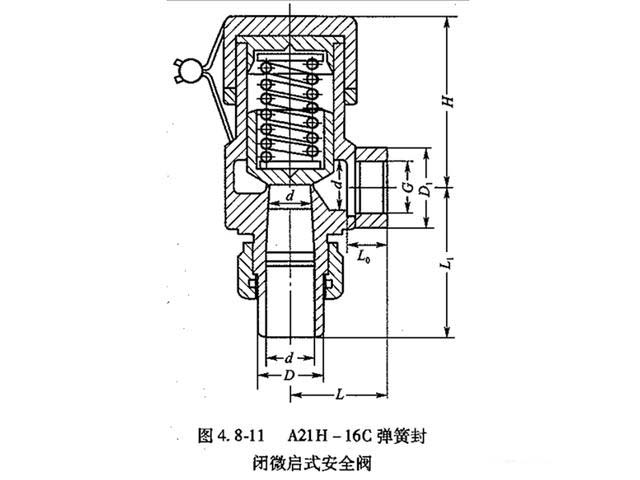

a. A21H-16C彈簧封閉微啟式安全閥。A21H-16C彈簧封閉微啟式安全閥構造、主要尺寸參數等見暖通設計杜老師圖4.8-11、表4.8-13。

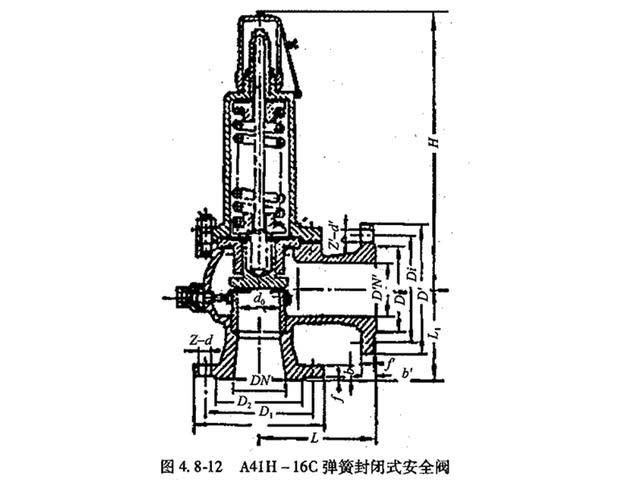

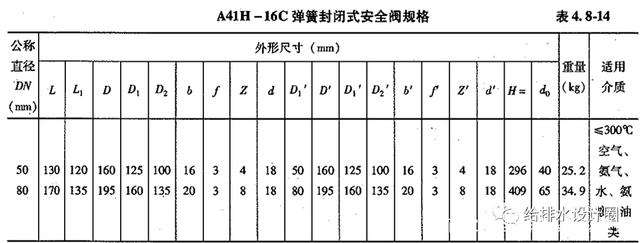

b. A41H-16C彈簧封閉式安全閥A41H-16C彈簧封閉式安全閥規格見圖4.8-12、表4.8-14。
